主要特点

  • 极佳的长期稳定性
  • 全不锈钢焊接结构
  • 不充油，稳定性高，无泄漏隐患
  • 先进的抗干扰、耐振及高绝缘耐压薄膜材料
  • 宽温度适应性
  • 支持多单位切换
  • 输出配置灵活(回差常开/常闭, 窗口常开/常闭)
  • 支持一键清零

订货代码

  • 采购指南：产品型号 . 机械结构 . 输出信号 . 压力接口 . 电气接口 . 开关类型 . 量程
  •  例：TPS.01W.42.M20.61.P.[0-25]MPA
Category:

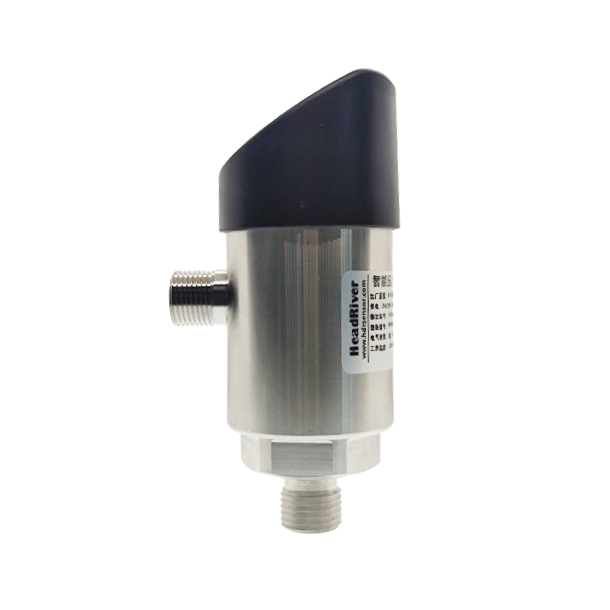

工业数显压力开关 TPS.01W 集压力测量、 显示、输出与控制为一体, 由金属溅射薄膜传感器、ARM 芯片、固态继电器等先进部件打造, 可在0.5MPa至250MPa压力范围内提供0.5%FS的综合精度, 具有长期抗疲劳、耐冲击、高可靠性, 是一款精巧、可靠、稳定的智能仪表, 产品品质达到世界一流水平, 部分参数优于国外同类产品, 完全可以替代国外进口品牌, 成为能够应对多种高要求应用场合的理想解决方案。

数据手册：HeadRiver 数显压力开关 TPS.01W Rev.A CN

产品型号

TPS.02
应用

液压系统
橡塑设备
机械制造
过程工艺技术
水处理
电梯技术
轨道交通
船舶
新能源
测量原理

金属溅射薄膜
测量范围

0 ~ 5bar… 2,500bar
输出信号

42 – 4 … 20 mA
05 – 0 … 5 VDC
16 – 1 … 6 VDC
10 – 0 … 10 VDC
45 – 0.5 … 4.5 VDC
46 – CAN protocol
响应时间

≤1ms
绝缘电阻

≥500MΩ/500VDC
压力接口

G14F – G1/4F 内螺纹
G14M – G1/4M 外螺纹
NPT14F – 1/4NPTF 内螺纹
NPT14M – 1/4NPTM 外螺纹
G12M – G1/2M 外螺纹
NPT12M – 1/2NPTM 外螺纹
UNF716 – 7/16-20UNF 内螺纹
敏感元件

17-4PH
过载压力

见产品“描述”中参数表
爆破压力

见产品“描述”中参数表
精度

± 0.5% FS (可选±0.25% FS)
长期稳定性

≤ 0.1% FS/年
EMC电磁兼容性

辐射 (IEC 61000-6-3)
抗干扰性 (IEC 61000-6-2)
振动

20g, 20Hz ～ 2000H (IEC60068-2-6)
冲击

100g, 6ms (IEC60068-2-27)
耐用性

1000万次
介质温度

-40°C…+125°C
防护等级

IP67
电气接口

51 – 德尔福 Delphi Packard Metri Pack (3针)
52 – 赫斯曼接口 EN 175301-803-A (DIN 43650-A)
53 – 赫斯曼接口 EN 175301-803-C (DIN 43650-C)
54 – 德驰接口 DT04 (3针)
55 – 德驰接口 DT04 (4针)
56 – 德驰接口 DTM04 (3针)
57 – 圆形塑料接口 M12x1 (4针)
58 – 圆形金属接口 M12x1 (4针)
59 – AMP Superseal (3针)
60 – 屏蔽电缆带PVC护套和24 AWG导线
